System Pvex™

３０年の経験に基づいた、最低限の入力作業で機器設計を行い、2D 図面、データシート、3D モデル等を出力し、プロジェクト初期に於ける機器の見積りを一気に行うツールです。加えて、付随するデータベースによりベンダー、納期、予備品等の管理も行います。

機器設計と同時に、土建、配置、建設、運輸、調達等、後流セクションが行うプラントコスト見積作業に対しても、必要なローディングデータ、大物外形図、建設B/Q等を提供することが出来ます。

更に、ASME、JIS他、各国の材料規格に基づくコストカーブ等の積算データライブラリーを自蔵し、設計と同時に、機器のコストを算出します。特にASME の材料データは最新の電子版を自動で取り込みます。

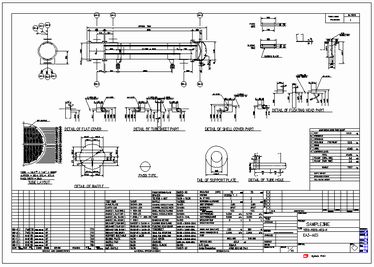

寸法線の入ったオンスケールの2Dエンジニアリング図(DXF)をプログラム内部で自動で作成します。

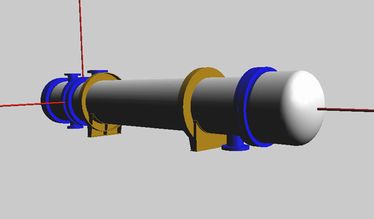

3Dモデル図も作成します。その他、機器リスト、機器データシートも作成します。

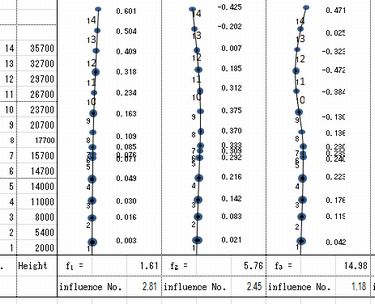

耐震評価版においては、節点高さ、集中質量、腐食前後の板厚、重要度、地域区分、地盤等を入力することにより、固有振動数、固有モード、加速度、曲げモーメント等を算出します。

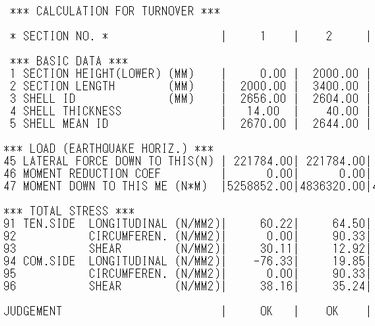

各板取下面(節点)での算定応力を出力します。規格：地震は高圧ガス設備等耐震設計基準、IBC/ASCE、風はJPI-7R-35-2013、IBC/ASCEに対応しています。算出応力の評価を行うための許容応力値は、参考値として自動出力されます。適否判断は、最終的に設計者にて行うものとしています。
